產品規格: YL-ZBCY
專利類型: 實用創新
編號:61121312916
一、適用范圍:
YL-PC型皮帶中部自動采制樣系統是專門針對皮帶入廠煤、入爐煤等散狀物料采樣而專門設計的,廣泛應用于電廠、煤礦、港口、冶金、鋼廠等廠礦企業的散狀物料采制樣。
二、工作流程
初級采樣機安裝在輸煤皮帶機中部,由PLC直接控制,按設定的時間間隔對皮帶機中部的物料進行全斷面截取,所取物料經溜槽進入皮帶給料機,皮帶給料機把物料均勻持續送入破碎機,破碎機按照規定的粒度對物料進行破碎,破碎后的物料通過縮分器進行縮分,樣品被自動收集,最終樣品用于化驗室水分樣和成分樣的測定,余料被返回到當前運行的皮帶中。整個采樣、制樣、收集樣過程滿足國家相關的最新標準,所采樣品代表性強,能正確反映進廠物料質量的真實性。
三.設備組成:

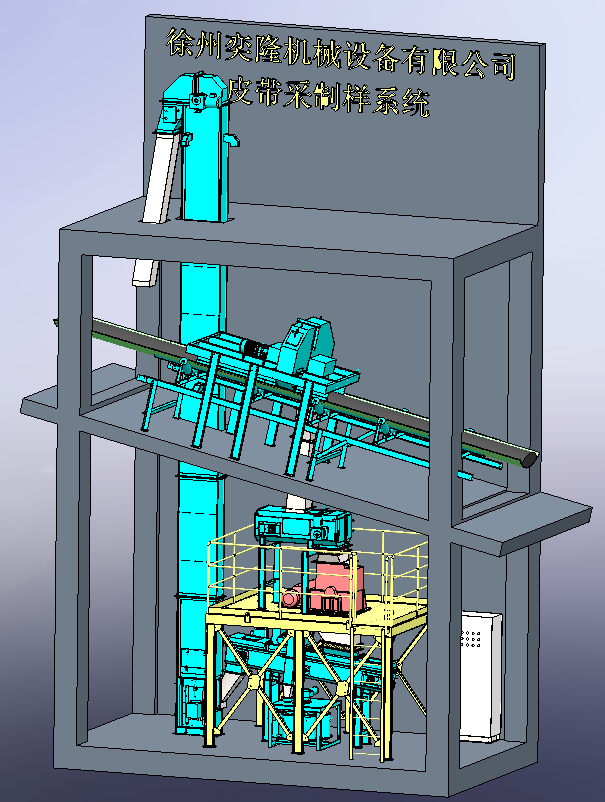

YL-PC型皮帶中部自動采制樣系統主要由初級采樣機、皮帶機、破碎機、縮分器、樣品收集器、輸送棄料裝置、電氣控制系統及監控系統等組成。
四、產品特點
1) 采樣切割頭根據主皮帶速度以及傾斜角度安裝,保證采樣軌跡垂直皮帶,采樣機裝有自動保護裝置和來煤報警裝置,確保全斷面采樣,采樣代表性強,真實可靠;
2) 采樣切割頭裝有特種橡膠制作的刮掃器不刮傷皮帶,可選配特制的五托輥與輸送帶相配套保證全斷面采樣;
3) 采樣頭裝有安全保護裝置,有效地防止采樣切割頭的誤動作及其在故障狀態下能自動復位,不影響主皮帶正常運行;
4)采樣機采樣周期基本間隔為可調,可調節范圍為1-9999S;
5)整機結構設計緊湊、安裝方便、操作安全、易于維護。
6)采制樣設備全封閉除塵,減少了揚塵污染,改善了環境。
7) 以PLC為核心構成的自動控制系統,設有手動、就地自動/遠程控制功能,以滿足不同情況需要,人機界面美觀、操作便捷,程序自動運行,現場無人值守。
五、技術參數
1.設備型號:YL-PC
2.皮帶寬度:500-2200mm
3.采樣方式:旋轉式采樣
4.采樣周期:1-9999(可調)
5.采樣物料:煤炭、焦炭、礦粉等
6.制樣粒度:≤6或≤13mm
7.水分適應范圍:<25%
8.系統水分損失:<1%
9.縮分比:1/10-1/100
10.控制方式:PLC自動/手動控制
